EveryCircuit中文版app

EveryCircuit中文版app是一款功能强大的电路模拟软件，用户可以在软件中使用各种电路元器件来制作电路图，制作完成后还可以运行来检查电路的功能。建立任何电路，点击播放按钮，就能够观看动态的电压和电流的动画。它在模拟电路运行的同时，你还可以通过模拟按钮来调整电路参数，电路会实时的响应这种变化。这是一个极具创新性的互动软件，对于那些需要设计电路的认识来说尤为有用。

软件特色与亮点

软件特色

1. 电路不仅仅是串并电路，是您用导线连接的任意合法电路。
2. 对于正在学习或讲授物理电学的学生和教师比较实用。
3. 由于代码更新，说明文档可能与其不匹配。

软件亮点

1. 在仿真运行时，您可以监控电压、电流和各种其他变量。使用多通道示波器，您可以实时监控信号并微调电路。此外，PROTO还可以用作逻辑电路模拟器和数字电子分析！
2. 遵循PROTO中的示例将帮助您了解电子产品。您可以随时随地使用真正的电路模拟器，从而练习使用它。之后，您将能够在更轻松的环境中学习新事物。
3. 试验我们的应用程序提供的各种组件。您可以使用电阻器，二极管，晶体管和许多其他组件！它们可以精确地运行；因此，您所要放在一起并观察的就是它们是如何工作的。从阅读中获得的一些信息也可以在这里模拟，以用于观察目的。
4. 实时测试和调整电路时没有危险！完成测试后，用户将能够快速观察和分析四通道示波器上的信号。

核心功能

EveryCircuit中文版app集成了丰富的电路设计与仿真功能，具体包括：

• 动画电压波形和电流流
• 模拟控制旋钮调整电路参数
• 自动布线
• 示波器
• 无缝DC和瞬态仿真
• 单播放/暂停按钮控制模拟
• 保存和加载的电路原理图
• 移动从地面建造的仿真引擎
• 直观的用户界面
• 没有广告

组件库

软件提供了全面的电子元器件库，支持模拟与数字电路设计：

• 源代码，信号发生器
• 电阻器，电容器，电感器
• 二极管，齐纳二极管，发光二极管(LED)
• MOS晶体管(MOSFET)
• 双极结晶体管(BJT)
• 理想运算放大器(运放)
• 数字逻辑门，OR，NOT，NAND，NOR，XOR，XNOR

使用教程

一、 应用结构与基础操作

App由工作区、社区、书签、示例几部分构成。

• 工作区是电路制作的区域，我们制作的电子电路也可以保存到工作区，以便日后使用。
• 社区内可以分享你设计的电路，也可以看到别人分享的电路。

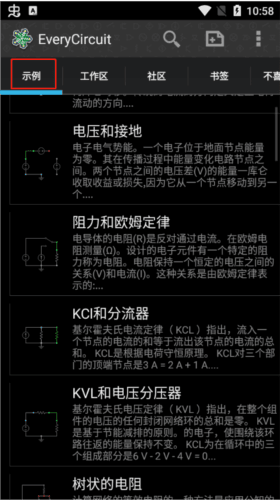

• 示例中提供了一些经典的电路，你可以先去学习模板的电路，然后去设计自己的电路。

启动与登录：

1. 打开软件你可以看到雪花开始转动，如果你是在开始网络的情况下那么有可能打不开，一直停留在雪花转动的界面。用户可以先关掉网络数据，这样打开之后就可以打开数据了。
2. 软件可以登录帐号，用户需要自己申请一个，登录帐号后就可以分享你设计的电路，也可以看到别人分享的电路。

3. 里面还有一些经典的电路，比如桥式整流电路，滤波电路等，你可以去先学习模板的电路，然后去设计自己的电路。

4. 可以在工作区创建新的电路图，关于设计电路方面，电路原件非常多，电流源，电压源，数码管等，若是觉得不够用可以申请加入新的原件。

二、 电路设计与仿真示例（以欧姆定律为例）

以下操作以欧姆定律的学习为例。

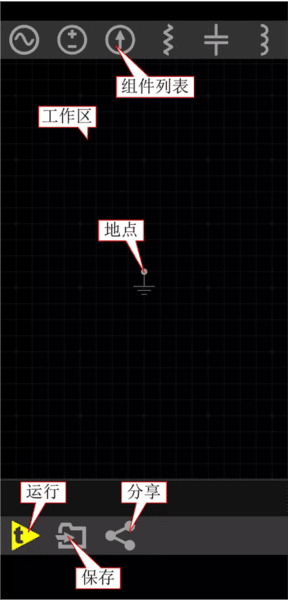

第一步：新建文件 点击新建按钮，建立新的文件。中间是工作区；最上面是组件列表，提供了丰富的元件，滑动组件列表可以找到需要的元件；“地点”默认在工作区内固定的位置，设计电路时我们尝试围绕它进行电路设计。

第二步：放置并设置元件

1. 点击组件列表中的稳压电源，该元件便出现在工作区中，按住元件拖动到合适的位置。

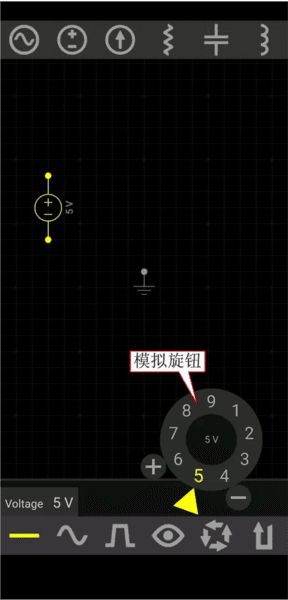

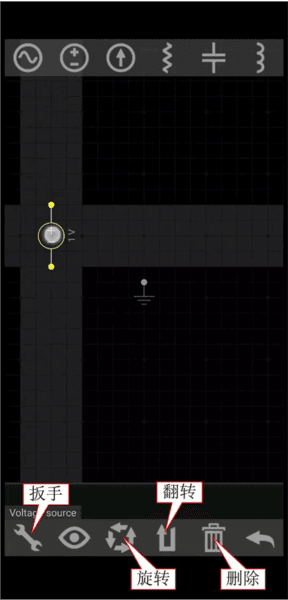

2. 让稳压电源处在高光状态（黄色），点击扳手，弹出模拟旋钮，按住黄色三角形，旋转，将电源电压调为5V。

3. 点击组件列表中的电阻并拖到合适的位置，让电阻处在高光状态（黄色），点击旋转按钮，使电阻水平装置，并用模拟旋钮将电阻值调为200Ω。

第三步：连接电路 元件摆放合适后，点击电源正极，再点击电阻的左端，完成连线，依次完成其它位置的连接。连接错误或多连的线，可选中，点击剪刀去掉。

第四步：运行仿真 点击运行按钮（带t的黄色三角形），模拟电路的工作过程。移动的链接点表示电流，根据欧姆定律，电源电压5V，电阻200Ω，计算得到电流为25mA，与软件模拟的结果一样。

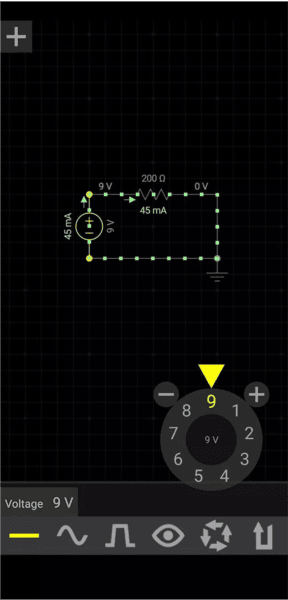

将电源电压调节到9V，根据欧姆定律计算到的电流为45mA，软件模拟得到的电流也是45mA。直观形象地说明欧姆定律是成立的。

第五步：保存电路 点击保存按钮，输入文件名omdl，点SAVE，保存文件。

三、 使用示波器观察波形

设计电路最重要的是能明确观察到电流，电压变化。而这款软件可以完美的呈现这些数据，是以动态曲线呈现的。

第一步：添加电压探针 点击要显示电压的位置，使其呈高光状态，点击眼睛。

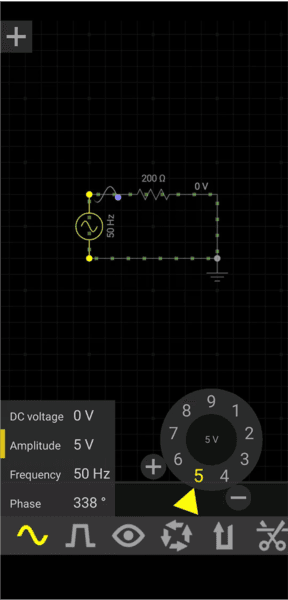

第二步：修改电源为交流 点击电源，让其处在高光状态，点击扳手，将稳压电源改为交流电源，拖动模拟旋钮，将频率调为50Hz，电压调为5V。

第三步：运行观察波形 点击运行按钮（带t的黄色三角形），便可以看到所选位置的电压波形。

5. 设计电路最重要的是你得明确观察到电流，电压变化。而这款软件可以完美的呈现这些数据，是以动态曲线呈现的。

6. 电路原件的参数你可以任意更改，例如LED灯的颜色，额定电压，电流等。非常丰富，还有许多功能需要自己发现，等待官方的更新。
